雨水管网排查,保障地下管道通畅 —— SR-20 管线定位仪及紧凑型推索轮

八月 05, 2016

案例背景

客户是江苏吴江市城管局市政管理科,负责市政公用设施维修,城区河道、雨水管网的管理维护等工作。根据江苏防汛部门监测,今年的太湖水位已经超过98年,市政府担心会产生大水甚至城市内涝,要求市政管理科对城区所有雨水管网进行排查,保证所有地下管道通畅。

客户用高压疏通车对所有管道进行疏通清洗,发现部分雨水管道不通,但无法准确定位到堵塞点并且对管线走向也不清楚。不得以得进行开挖维修,但是工程量大,耗时费力。

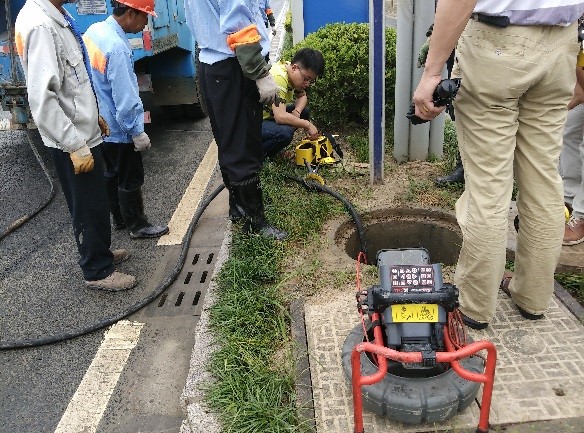

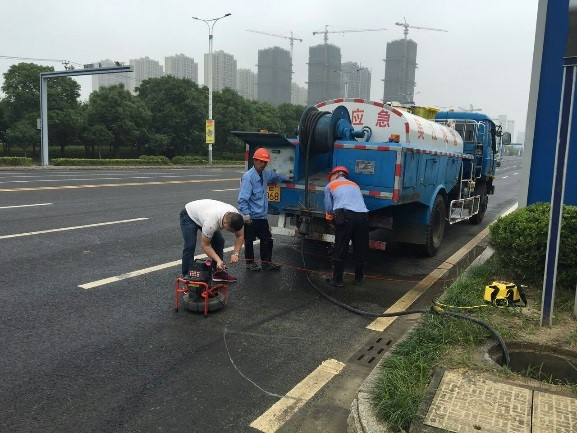

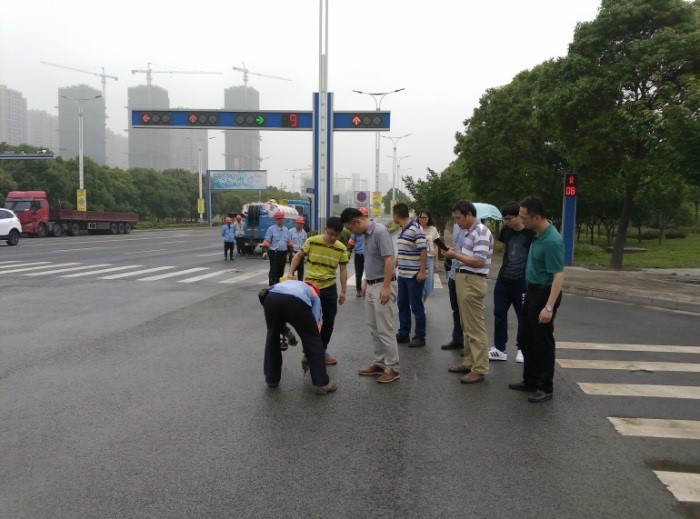

市政人员正在进行排查



RIDGID产品解决方案

RIDGID了解到客户需求后,提供了两套无需开挖,即可快速准确定位堵塞管道及查看管道走向的方案:

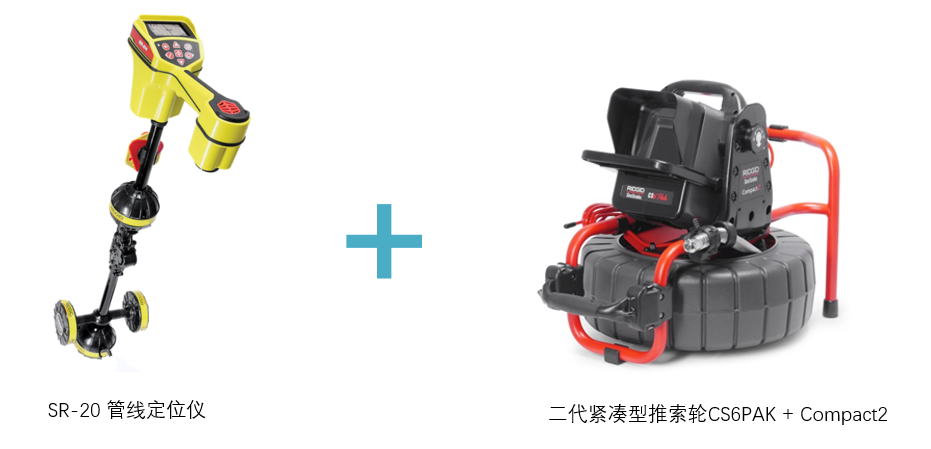

方案一:

雨水管道材质为水泥管,直径600-800mm左右,深度3-4米。用内窥镜摄像头的信号发生器,将摄像头绑在疏通车的喷头上,利用喷头作为动力推动摄像头前进,能够准确定位到管网的深度和走向,同时能清楚观测到管道内的堵塞状况。

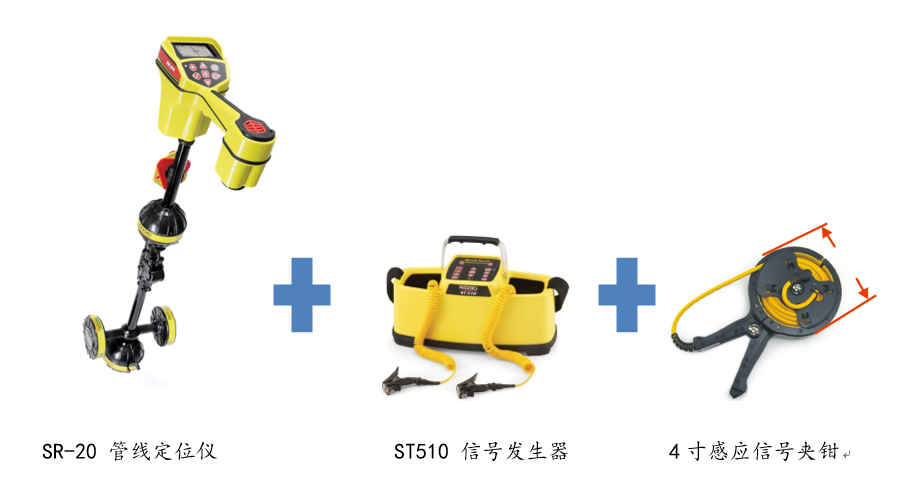

方案二:

用感应信号夹钳夹在疏通车的高压软管上,软管内有金属编织层,信号发生器在软管上加载一个信号,在SR-20定位仪上能够探测到软管的走向和深度。



推荐购买产品:

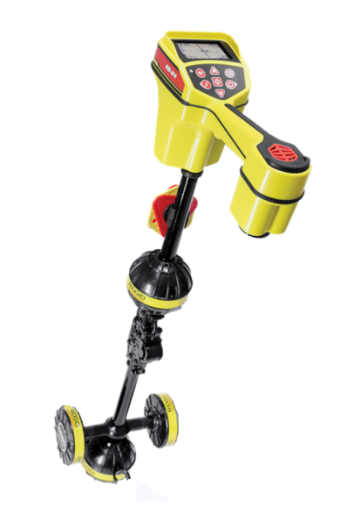

SR-20 管线定位仪

无需开挖,图形化实时显示地下管线的走向、深度及变化情况。

特性

  • 目标管线和导向箭头能够快速识别地下管线。
  • 跟踪 10 Hz 35,000 kHz 的任何频率。
  • 使用简单方便,无需操作经验及技巧便可迅速掌握。

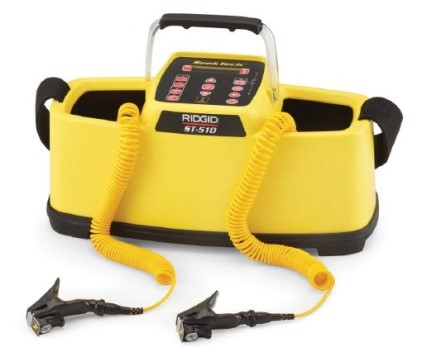

ST510 信号发生器



特性

  • 10 瓦的功率输出。
  • LCD 显示屏提供关于线路电阻和电流的即时可视化反馈。
  • 音频反馈确认开始追踪之前电路处于良好状态,避免因无信号无法测量及漏测。



二代紧凑型推索轮CS6PAK + Compact2

特性

  • 自动水平摄像头,可实现清晰的管道内部图像并始终保持直立方向
  • 内置信号发生器模式,可在管道检视期间定位感兴趣点
  • 配备CS6PAK数字存储显示器使用,实时拍摄、录像并存储数据,

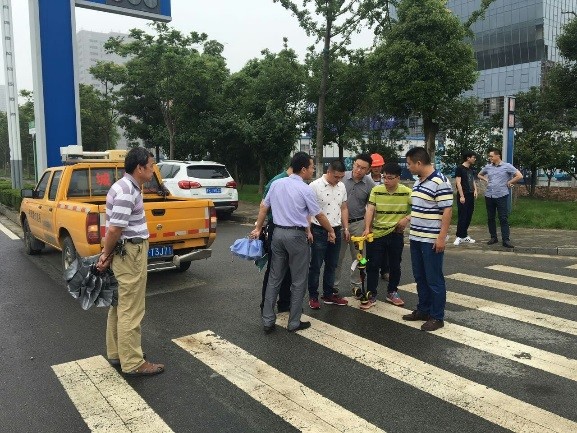

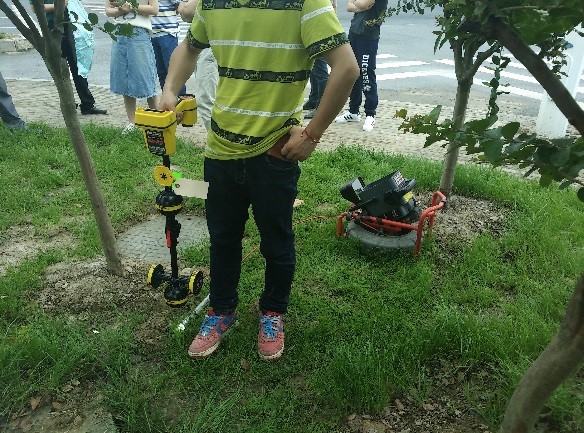

客户找了一段不通的管道让RIDGID工作人员现场进行定位查找,市政管理处的所有领导都在现场,RIDGID产品演示很成功,准确找到了堵塞点,为有效预防汛期排水不畅做出重要贡献。



配套产品方案:

SeekTech 感应信号夹钳
