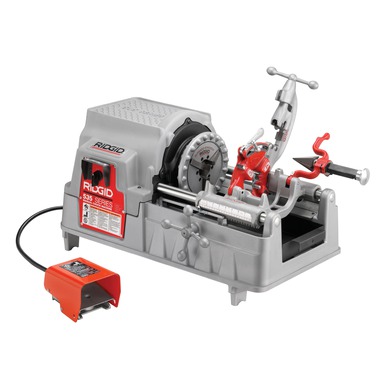

535 型套丝机

535 型套丝机

535 型套丝机可以持续满足重负荷的工业生产需要,同时大大提高套丝作业的生产效率。大尺寸的碎屑托盘和储油槽可以保证长时间无间断的工作。535 型的设计保证最长运行时间,其各项升级均是为确保专业管道工作人员高效工作。535、535A 型自动套丝机与 RIDGID® 其他设备的部件通用,客户可从中受益。

显示较少
阅读更多

特性

  • 容量 1.75 加仑(6.6 升)的大尺寸储油槽。
  • 大尺寸碎屑托盘。
  • 宽大的顶部罩壳可方便地放置工具和配件。
  • 较大空间的台架使套丝更架轻松。
  • 快速夹紧卡爪可迅速夹紧工件。
  • 可与 141/161 型齿轮驱动套丝头配合使用。
  • 可以使用 816/817 半自动型牙模头,815A 自开式和 811A 快开式牙模头。
  • 有长度标尺,可快速、准确切割。

附件

  • 牙模头和板牙。
  • 牙模头存放架。
  • 提供三种型号的支架。
  • 套丝切削油
  • 短管夹具。

规格

适用管径 1/8"-2" (3mm-50mm) 、2 1/2"-4" (62mm-100mm) 和 4"-6" (100mm-150mm) ,与 141/161 齿轮驱动套丝头配合使用。
螺杆套丝能力 1/4"-2" (6mm-50mm)。
开关 正转/停止/反转,一体式脚踏开关。
卡爪 Speed Chuck™ 快速夹紧设计,三个可更换卡爪钳口。
后部定心装置 旋转凸轮机构调节卡爪。
割刀 自动定心,全浮式。提供两种型号:标准 820 型滚轮式割刀,切割能力:管子,1/8"-2"(3mm- 50mm),螺杆,1/4"-1"(6mm-25mm)。可选 821 型刀片式割刀,切割能力:管子,1/2"-2"(12mm- 50mm)。查阅订货表。
铰刀 5-刃切削刀体,右旋,1/8''-2''(3mm-50mm)。
油泵 自吸式内齿轮油泵。
铰刀 可提供右旋/左旋复合式铰刀。

订货信息

{{model}}
订货号码 型号 说明 牙模头 转速 电压 (伏) 频率 (赫兹) 相位 电机类型 运行耗电 (A) 功率 重量
千克
93287 535  1/2" - 2" NPT 锤击式机器  811A

36  115  50 - 60  通用  15  1/2 HP  260.0  117.9
  • 42365 - 341 修边器组件
  • 46030 - 3/16" 六角扳手
  • 42390 - 820 割刀组件
  • 44185 - 刀片,E1032
  • 46015 - 5/32 六角扳手
  • 47745 - 1/2" - 3/4" 通用合金板牙组
  • 47750 - 1" - 2" 通用合金板牙组
  • 70835 - Nu-Clear 螺纹切割油
  • 97065 - 811A 1/8” - 2” NPT 牙模头,自开式,右旋
96497 535  仅锤击式机器 - 无牙模头或板牙  36  115  50 - 60  通用  15  1/2 HP  245.0  111.1
  • 42365 - 341 修边器组件
  • 46030 - 3/16" 六角扳手
  • 42390 - 820 割刀组件
  • 44185 - 刀片,E1032
  • 46015 - 5/32 六角扳手
  • 70835 - Nu-Clear 螺纹切割油
96502 535  1/2" - 2" NPT 锤击式机器  811A  54  115  50 - 60  通用  20  1/2 HP  260.0  117.9
  • 42365 - 341 修边器组件
  • 46030 - 3/16" 六角扳手
  • 42390 - 820 割刀组件
  • 44185 - 刀片,E1032
  • 46015 - 5/32 六角扳手
  • 47745 - 1/2" - 3/4" 通用合金板牙组
  • 47750 - 1" - 2" 通用合金板牙组
  • 70835 - Nu-Clear 螺纹切割油
  • 97065 - 811A 1/8” - 2” NPT 牙模头,自开式,右旋
96507 535  1/2" - 2" NPT 锤击式机器  811A  36  230  50 - 60  通用  7.5  1/2 HP  260.0  117.9
  • 42365 - 341 修边器组件
  • 46030 - 3/16" 六角扳手
  • 42390 - 820 割刀组件
  • 44185 - 刀片,E1032
  • 46015 - 5/32 六角扳手
  • 47745 - 1/2" - 3/4" 通用合金板牙组
  • 47750 - 1" - 2" 通用合金板牙组
  • 70835 - Nu-Clear 螺纹切割油
  • 97065 - 811A 1/8” - 2” NPT 牙模头,自开式,右旋
96512 535  1/2" - 2" BSPT 锤击式机器  811A  36  230  50 - 60  通用  7.5  1/2 HP  260.0  117.9
  • 42365 - 341 修边器组件
  • 42390 - 820 割刀组件
  • 刀片,E1032
  • 5/32 六角扳手
  • 3/16 六角扳手
  • 通用板牙,1/2-3/4 BSPT
  • 通用板牙,1-2 BSPT
  • 70835 - Nu-Clear 螺纹切割油
  • 牙模头,811A QO BSPT L/板牙
附件

{{model}}
订货号码 型号 说明 重量
千克
16723   高净空底座的驱动连接组件  12  5.5
42405 844  用于齿轮驱动套丝机的驱动杆  5 3/4  2.6
42415 768  141 驱动连接组件  2 1/2  1.1
51005 819  819 整套短管夹具,1/2" - 2" NPT  10 1/2  4.8
  • 51020 - 短管夹具管钳
  • 短管夹具衬套
  • 68165 - 1/2'' BSPT 转接器
  • 68170 - 3/4'' BSPT 转接器
  • 68175 - 1'' BSPT 转接器
  • 68180 - 1 1/4'' BSPT 转接器
  • 68185 - 1 1/2'' BSPT 转接器
84537 816  816 1/8” - 3/4” NPT 牙模头,半自动,右旋  13  5.9
41620 齿轮头电机润滑脂  1 1/10  0.5
42365 341  341 修边器组件  6 3/4  3.2
42390 820  820 割刀组件  8 1/2  3.9
58007   机器支架适配器(适用于 1996 年以前的机型)  17  7.7
92457 100A  100A 通用支脚和托盘支架  75  34.5
92462 150A  150A 通用轮和托盘支架  103  46.7
92467 200A  200A 通用轮和机柜支架  104  47.2
96517 MJ-1  MJ-1 535M 左旋螺纹套丝套件  3 1/2  1.6
97365   卡爪插片组,用于带 PL 涂层的管道(每包 3 个)  1/2  0.2
84532 817  817 1” - 2” NPT 牙模头,半自动,右旋  13  5.9
