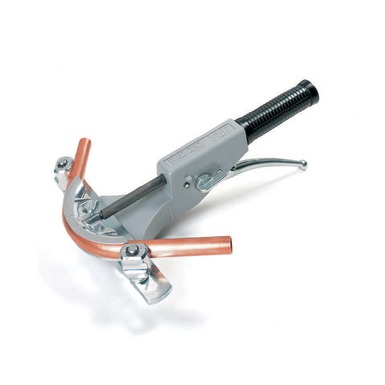

326 型棘轮弯管器
阅读更多
特性
- 设计用于弯曲 10mm 至 22mm 的软铜管和带覆层的软铜管以及直径不超过 32mm 的复合管。
- 独特的滑动结构可快速地将弯管模头置于正确的管直径位置。
规格
在 10mm 至 22mm 的软铜管和带覆层的软铜管以及 32mm 的复合管上形成 90° 弯曲。
支持文档
订货信息
| 订货号码 | 型号 | 描述 | 重量 | |
|---|---|---|---|---|
| 磅 | 千克 | |||
| 18741 | 326 | 带 10，12，14，15，16，18，22 mm 铜牙模头的弯管器 | 3.49 | 3.85 |
| 35861 | 326-P | 弯管器含 16，20，25，26，32 mm 多层模头 | 7.10 | 3.22 |
| 19061 | 326 | 带 3/8"，1/2"，5/8"，3/4"，7/8" 铜牙模头的弯管器 | 1.43 | 3.22 |
| 订货号码 | 型号 | 描述 | 重量 | |
|---|---|---|---|---|
| 磅 | 千克 | |||
| 42096 | 适用于公制铜管的滑动框板 | - | - | |
| 43736 | 适用于英制铜管的滑动框板 | - | - | |
| 42826 | 复合管弯管框架 | - | - | |
| 18751 | 铝塑复合管弯管模头用框架 16，20，26mm | 1.43 | 0.65 | |
| 89106 | 铝塑复合管弯管模头用框架 32mm | - | - | |
用于软铜管和带覆层的软铜管的弯管模头
| 订货号码 | 适用管径（外径） (毫米) | 描述 | 弯曲半径 (毫米) | 重量 | |
|---|---|---|---|---|---|
| 磅 | 千克 | ||||
| 41976 | 10 | 10 mm 弯管模头 | 35 | 0.11 | 0.05 |
| 41986 | 12 | 12 mm 弯管模头 | 40 | 0.13 | 0.06 |
| 41996 | 14 | 14 mm 弯管模头 | 48 | 0.15 | 0.07 |
| 42006 | 15 | 15 mm 弯管模头 | 50 | 0.17 | 0.08 |
| 42016 | 16 | 16 mm 弯管模头 | 58 | 0.17 | 0.08 |
| 42026 | 17 | 17 mm 弯管模头 | 60 | 0.17 | 0.08 |
| 42036 | 18 | 18 mm 弯管模头 | 69 | 0.20 | 0.09 |
| 42046 | 20 | 20 mm 弯管模头 | 76 | 0.20 | 0.09 |
| 42056 | 22 | 22 mm 弯管模头 | 76 | 0.22 | 0.10 |
用于软铜管和带覆层的软铜管的弯管模头
| 订货号码 | 适用管径（外径） (英寸) | 描述 | 弯曲半径 (英寸) | 重量 | |
|---|---|---|---|---|---|
| 磅 | 千克 | ||||
| 43686 | 3/8 | 3/8" mm 弯管模头 | 1 3/8 | 0.11 | 0.05 |
| 43696 | 1/2 | 1/2" mm 弯管模头 | 1 7/8 | 0.13 | 0.06 |
| 43706 | 5/8 | 5/8" mm 弯管模头 | 2 9/32 | 0.17 | 0.08 |
| 43716 | 3/4 | 3/4" mm 弯管模头 | 2 3/4 | 0.20 | 0.09 |
| 43726 | 7/8 | 7/8" mm 弯管模头 | 3 11/32 | 0.22 | 0.10 |
用于复合管的弯管模头
| 订货号码 | 适用管径（外径） (毫米) | 描述 | 弯曲半径 (毫米) | 重量 | |
|---|---|---|---|---|---|
| 磅 | 千克 | ||||
| 42016 | 16 | 16 mm 弯管模头 | 58 | 0.17 | 0.08 |
| 42046 | 20 | 20 mm 弯管模头 | 76 | 0.20 | 0.09 |
| 89086 | 25 | 25 mm 弯管模头 | 89 | 0.22 | 0.10 |
| 42086 | 26 | 26 mm 弯管模头 | 91 | 0.44 | 0.20 |
| 89096 | 32 | 32 mm 弯管模头 | 132 | 0.44 | 0.20 |
